Soit un abonné « Free » marseillais, qui cherche à joindre le serveur de l'académie d'Aix-Marseille www.ac-aix-marseille.fr

Cet abonné est naturellement connecté au réseau Proxad. Voyons à quel réseau peut être connecté le serveur cible.

Recherche Whois :

domain:      ac-aix-marseille.fr
...
holder:      Rectorat de l'Academie d'Aix Marseille
...
registrar:   RENATER
...

Comme c'était prévisible, le serveur de l'académie Aix-Marseille se trouve dans le réseau Renater, réseau national qui relie tous les centres de recherche, universitaires et académiques de France.

Nous allons donc devoir trouver un échangeur entre le réseau Proxad et Renater.

Faisons un traceroute pour analyser le chemin :

tracepath www.ac-aix-marseille.fr
 1:  pchris2.maison.mrs (192.168.0.15)                      0.266ms pmtu 1500
 2:  82.229.41.254 (82.229.41.254)                         65.168ms
 3:  213.228.20.254 (213.228.20.254)                       64.090ms
 4:  no reply
 5:  th2-crs16-1-be1100.intf.routers.proxad.net (212.27.51.197)  75.812ms
 6:  aub-6k-1-po21.intf.routers.proxad.net (212.27.50.138)  75.809ms
 7:  renater.routers.proxad.net (212.27.38.206)            75.574ms
 8:  lyon-pos6-0.cssi.renater.fr (193.51.179.14)           87.321ms asymm 13
 9:  montpellier-pos1-0.cssi.renater.fr (193.51.179.226)   88.770ms asymm 12
10:  marseille-pos1-0.cssi.renater.fr (193.51.179.241)     86.759ms
11:  sherpaa-marseille.cssi.renater.fr (193.51.186.145)    86.466ms asymm 12
12:  vers-renater.ge-0-3-0.pe1.ns1-mars.sherpaa.net (193.49.2.13)  87.046ms asymm 13
...

Et nous constatons avec surprise que nous remontons par Proxad jusqu'à Paris Aubervilliers, où nous passons sur Renater et redescendre sur Marseille.

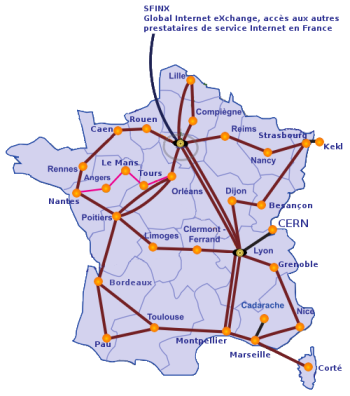

Reprenons la carte du réseau Renater : Nous aurions pu espérer trouver un point de raccordement sur Marseille. Ces possibilités existent probablement, mais telles ne sont pas utilisées les routes entre les deux réseaux.

Si nous faisons un traceroute sur l'académie de Montpellier, nous vérifierons une fois encore le transit par Paris. Le chemin est exactement le même jusqu'au hop 9.

Faisons la même chose, à partir d'un client « Orange » :

tracepath www.ac-aix-marseille.fr
 1:  (82.127.57.95)   3.069ms pmtu 1492
 1:  tpclac-tpc.bspoi158.Poitiers.francetelecom.net (193.253.160.3) asymm  2  71.909ms
 2:  80.10.215.249 (80.10.215.249)                        asymm  3  71.295ms
 3:  81.253.131.93 (81.253.131.93)                         71.846ms
 4:  pos0-7-0-1.auvtr1.Aubervilliers.opentransit.net (193.251.128.106)  72.450ms
 5:  tengige0-15-0-0.pastr1.Paris.opentransit.net (193.251.255.161)  72.517ms
 6:  level3-5.GW.opentransit.net (193.251.255.162)        asymm  7  72.056ms
 7:  ae-11-55.car1.Paris1.Level3.net (4.68.109.143)        72.334ms
 8:  RENATER.car1.Paris1.Level3.net (212.73.207.174)       78.234ms
 9:  montpellier-pos5-0.cssi.renater.fr (193.51.179.222)  asymm 12  85.643ms
10:  marseille-pos1-0.cssi.renater.fr (193.51.179.241)     84.819ms
11:  sherpaa-marseille.cssi.renater.fr (193.51.186.145)   asymm 12  85.287ms
12:  vers-renater.ge-0-3-0.pe1.ns1-mars.sherpaa.net (193.49.2.13) asymm 13  85.872ms
...

Cette fois-ci, nous passons par Opentransit (normal pour un client France Telecom), puis par Level3 (ce qui est plus curieux) avant de rejoindre Renater, mais toujours en remontant jusqu'à Paris.

Opentransit, comme son nom l'indique, assure le transit de données entre réseaux. A l'inverse d'un « peering », généralement gratuit, au moins en ce qui concerne l'échange de données proprement dit, le transit est payant.

Nous retrouvons par exemple opentransit, dans la connexion intercontinentale avec les USA :

Trace www.ibm.com (129.42.17.99) …

tracepath www.ibm.com
 1:  (82.127.57.95)   3.039ms pmtu 1492
 1:  tpclac-tpc.bspoi158.Poitiers.francetelecom.net (193.253.160.3) asymm  2  73.805ms
 2:  80.10.215.249 (80.10.215.249)                        asymm  3  71.456ms
 3:  81.253.131.85 (81.253.131.85)                         71.764ms
 4:  pos0-6-1-0.auvtr1.Aubervilliers.opentransit.net (193.251.243.169)  73.449ms
 5:  so-5-0-2-0.ashtr1.Ashburn.opentransit.net (193.251.243.170) asymm  7 150.552ms
 6:  ge-0-1-0-0.atlcr3.Atlanta.opentransit.net (193.251.243.178) asymm  8 198.801ms
 7:  193.251.247.62 (193.251.247.62)                      asymm  8 173.400ms
 8:  tbr1.attga.ip.att.net (12.123.20.202)                asymm
...

Ici opentransit assure le transport sous l'océan atlantique et passe le relais au réseau AT&T.
